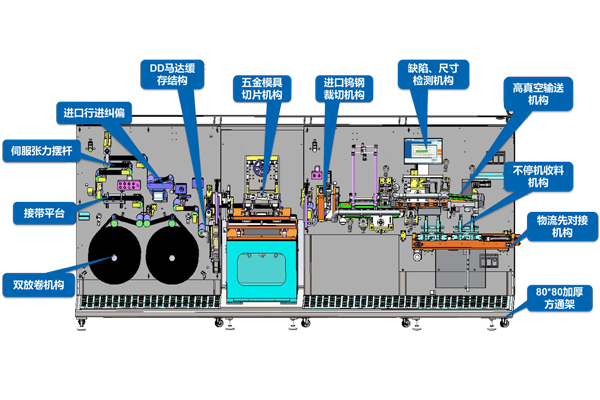

本設備主要用于方形鋰離子動力電池正負極片的成形，采用五金模具裁切成形，適用于連續涂布工藝。極片卷料自動放卷糾偏，經張力控制系統，過程糾偏系統，引入到模具工位，送料機構牽引輸 送極片，五金模具裁切極片成形極耳。裁斷機構自動分切成片，真空皮帶吸附分切后的極片輸 送到料盒內，自動剔除視覺檢測設備識別的不良品。

技術優勢：

1. 張力控制非常精準。放卷和牽引主動配合，加上特殊的PID算法調節，張力非常穩定，張力 擺桿基本無擺動，經過實測張力可以保證在最低500g穩定運行。牽引平均線速度可以達到 40m/min。200mm寬的極片效率可以做到200PPM。

2. 本設備帶有雙放卷機構，其中一個在工作時，員工可以在另外一個放卷機構上先備好料，這 樣可以節約換料接帶時間。收料機構分為單機模式和聯機模式。聯機模式可以快速對接流水線， 提高產線自動化程度。單機模式帶有三個料盒工位，員工可以在空閑時間備好空料盒，設備可 以不停機自動換料盒。進一步減少停機時間。

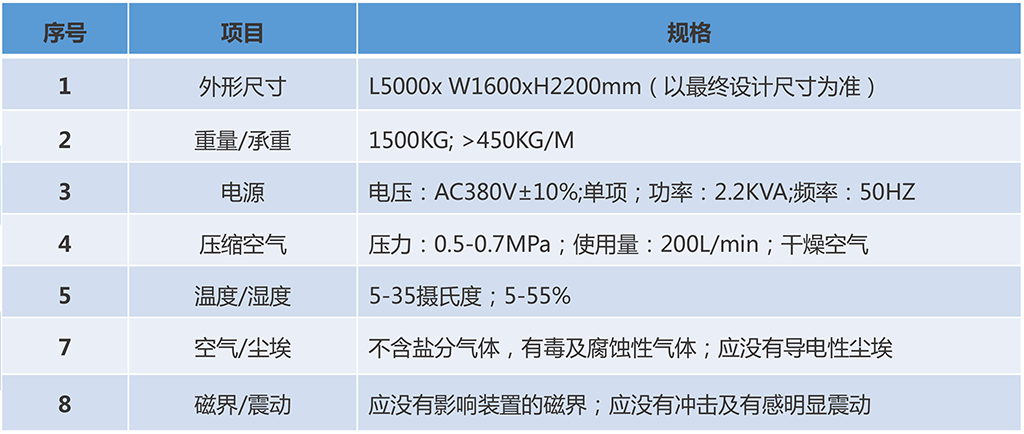

技術參數:
